Sonex Turbo Rotax

Innlegg Thomas Hauklien » 28 Mai 2013 21:16

Ettersom salget av min Sonex ikke går som håpet får jeg bruke tiden til å videre oppgradering.

Det som nå står for tur er å konvertere til differensierte hydrauliske bremser. Med trommelbremsene som er nå får man veldig (Shivver) lugging spesielt på asfalt under oppbremsing og bremsene "Fader" fort.

Det blir litt plukk og miks av komponenter og planen er som sagt å ha differensierte fingerbremser midtmontert og håndbrekk (Parking brake)

- Aeroconversion kalippere
- Hegar 5/8" Dual master sylindre
- 3/16 Nyl-Flow slanger

Bilde
Bilde
Bilde
Bilde

Bilde
Bilde
-Thomas Hauklien
ROTAX NORGE - MOTORER, DELER, SERVICE OG OVERHALINGER
Sonex #37 - TURBO-INTERCOOLER-INJECTION-CONSTANTSPEED
http://www.edgeperformance.no
Brukerens avatar
Thomas Hauklien

Innlegg: 65
Registrert: 14 Feb 2013 17:08
Bosted: Skotselv

Re: Sonex Turbo Rotax

Innlegg Thomas Hauklien » 28 Mai 2013 22:26

Samtidig skal jeg montere slike 1" push-in luker for å kunne etterfylle luft i hjulene uten å måtte ta av og på hjulkåpene.

Bilde
Bilde
-Thomas Hauklien
ROTAX NORGE - MOTORER, DELER, SERVICE OG OVERHALINGER
Sonex #37 - TURBO-INTERCOOLER-INJECTION-CONSTANTSPEED
http://www.edgeperformance.no
Brukerens avatar
Thomas Hauklien

Innlegg: 65
Registrert: 14 Feb 2013 17:08
Bosted: Skotselv

Re: Sonex Turbo Rotax

Innlegg Thomas Hauklien » 30 Mai 2013 14:32

Nytt interiør og "Booster comfort puter" er bestilt. Det skal bli deilig med litt forandring samt et nytt utsenede innvendig i flyet.

Bilde

Bilde
-Thomas Hauklien
ROTAX NORGE - MOTORER, DELER, SERVICE OG OVERHALINGER
Sonex #37 - TURBO-INTERCOOLER-INJECTION-CONSTANTSPEED
http://www.edgeperformance.no
Brukerens avatar
Thomas Hauklien

Innlegg: 65
Registrert: 14 Feb 2013 17:08
Bosted: Skotselv

Re: Sonex Turbo Rotax

Innlegg Thomas Hauklien » 02 Jul 2013 21:27

Nå som fly og motor bare går og går begynner det å bli kjedelig. Jeg har jo en del deler som skal på. Men det blir nok vinter/høst før bremser kommer på plass.
Nå som jeg alikevell skal ut med canopy for å bytte interiør og trekk på "turtle decket" så blir det nytt instrument brett med tilhørende ny avionikk.

Panel v5.0 altså ! Det blir å tegne nytt instrumentbrett med utskjæringer og skruehull i 3D/CAD å få dette vannskjært i 2mm 6061-Alu. Samtidig blir det komplett ny kabling av flyet.

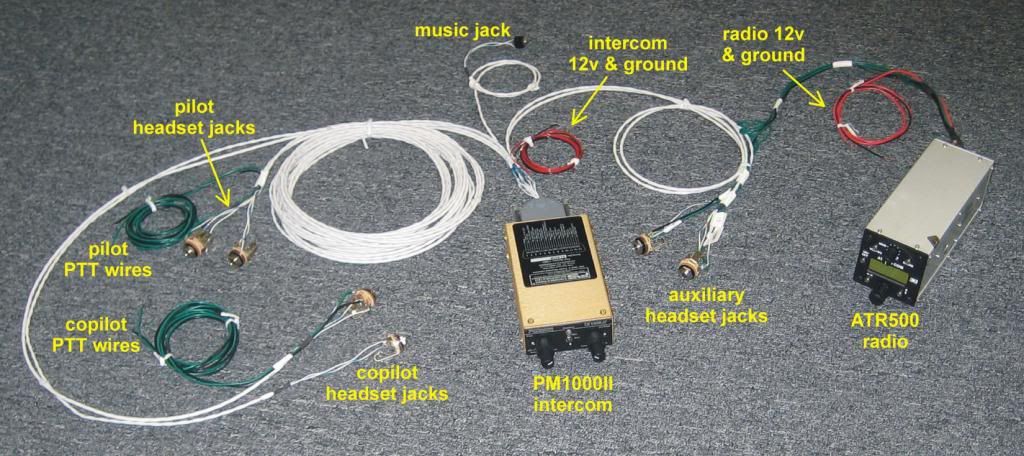

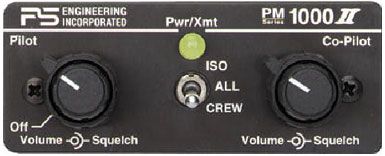

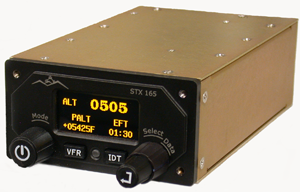

Av avionikk så er det bestilt ny radio, intercom og transponder. Radioen er en Funkwerk/Fliser ATR833-OLED. Transponderen er en Sandia STX165 m/intergrert encoder. Intercomen er av det "grommeste" på markeddet. PS Engineering, PM1000II. Det er også bestilt custom wiring harness mellom COM-I/C. Da er det kun +/- samt statisk som skal kobles på IC, COM og XPDR :)

Grunnen til at jeg nå bytter er pga plassmangel på panelet samt omorganisering. Planen er å slippe den nederste delen av panelet på 2" som brytere og sikringer idag sitter på. Dette for å få litt bedre benplass. Godt å kunne trekke til seg bena litt når man flyr langt. Bytte litt benstilling rett og slett.

Dessuten er det kjekt og få 8.33KHz deling på ny radio når en først skal oppgradere. En halvering av vekt og instrumentpanel plass er hovedfaktoren.

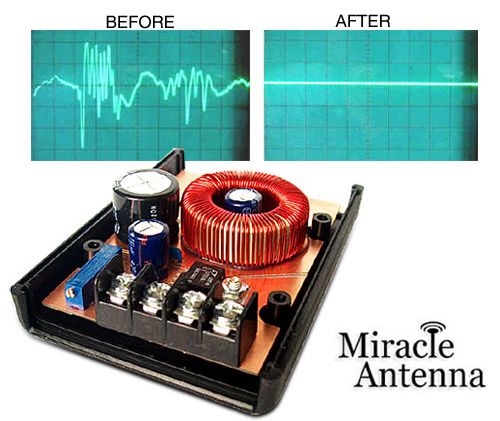

Sammen med dette skal jeg montere et "Smoothie Brickwall Filter". Dette er et støyfilter med spole, kondensator og transistor. Output voltage er justerbar fra 9-16.8v. Dette gjør at man kan kjøre opp spenningen til 14.7 og gå ned på strømmen. Altså er høyere overskudd av power samtidig som man får CLEAN strøm. Jeg har lest at som er å lese på nett og forumer av tester på støyfiltre til bruk i fly. Ingen ting er i nærheten av dette filteret. Andre filtre gir fortsatt utslag på oscilloskopene mens denne har en "Flat-line".

Nye RG-400 coax kabler samt RG-400BNC kontakter er en selvfølge. Antenne til COM er en COMANT CI-291 og XPDR antenne er en RA MILLER AV-74 DME XPDR ANT.

Jeg har også plukket opp og lest at strips er TABU for bunting av kabler i fly. BREYDEN NYLON LACING TAPE er det som gjelder. Strips har innv tenner som ganger på isolasjon og som over tid gir chafing. Nå skal alle ledninger ligger parralelt og buntes med voks tråd.

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde
-Thomas Hauklien
ROTAX NORGE - MOTORER, DELER, SERVICE OG OVERHALINGER
Sonex #37 - TURBO-INTERCOOLER-INJECTION-CONSTANTSPEED
http://www.edgeperformance.no
Brukerens avatar
Thomas Hauklien

Innlegg: 65
Registrert: 14 Feb 2013 17:08
Bosted: Skotselv

Re: Sonex Turbo Rotax

Innlegg Thomas Hauklien » 12 Jul 2013 18:10

Da begynner alvoret. Etter ukesvis med 3D tegning så har jeg omsider landet på en konfigurasjon som jeg går for. DWG filen oversendes vannskjære-senteret.
Etter et lite besøk i Fyresdal i morgen begynner jeg å river ut instrumeter, kabler osv. Alt skal bli nytt. 100% rebuild av elektronikk, kabler, instrumenter, avionikk osv.
Blandt de mange oppgraderingene så står Ray-Allen 2-akse trim (stikke betjent) Hyd. diff. bremser m/parkbrems mm for tur.

Bilder kommer fortløpende (dersom jeg finner tid) :D

De var den sommer ferien !? God sommer !






-Thomas Hauklien
ROTAX NORGE - MOTORER, DELER, SERVICE OG OVERHALINGER
Sonex #37 - TURBO-INTERCOOLER-INJECTION-CONSTANTSPEED
http://www.edgeperformance.no
Brukerens avatar
Thomas Hauklien

Innlegg: 65
Registrert: 14 Feb 2013 17:08
Bosted: Skotselv

Re: Sonex Turbo Rotax

Innlegg Thomas Hauklien » 16 Jul 2013 08:25

Det skjer da litt. Jeg skal hente intrument panelet hos vannskjære gutta i dag samt knekke nye vinkler for innfestning av panel og montere anchor-nuts.
Ellers så er el. trim montert. Cocpit støydempet med 2mm bitumen og 10/20mm skumplater. Så målet for sommeren er å gå ned ytterligere 2Kg for og kompensere for støydemping og termisk isolering av cocpit. Kona er en real frysepinne, for ikke å snakke om meg selv. Så letthullene i vingene hvor push-rods`ene til balanserorene går har nå fått montert skinnbelger for å isolere cocpit for trekk. I tillegg fyller det nye interiøet hele cocpitbredden slik at det ikke trekker under setet. All elektronikk er revet ut og nytt kommer inn. Mekaniske bremser er demontert og nye diffrensierte er på vei inn.

Det ble noen revisjoner på instrument panelet men når er det endelig til vannskjæring.

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Static Differential error !?
Bilde

Bilde

Bilde

Bilde
-Thomas Hauklien
ROTAX NORGE - MOTORER, DELER, SERVICE OG OVERHALINGER
Sonex #37 - TURBO-INTERCOOLER-INJECTION-CONSTANTSPEED
http://www.edgeperformance.no
Brukerens avatar
Thomas Hauklien

Innlegg: 65
Registrert: 14 Feb 2013 17:08
Bosted: Skotselv

Re: Sonex Turbo Rotax

Innlegg Thomas Hauklien » 16 Jul 2013 23:30

Kabling og lodding. Milspec tefzel og krympestrømper med lim for strekkavlastning.

Imorgen kl 1000 hentes panelet. Håper jeg har målt rett :)
